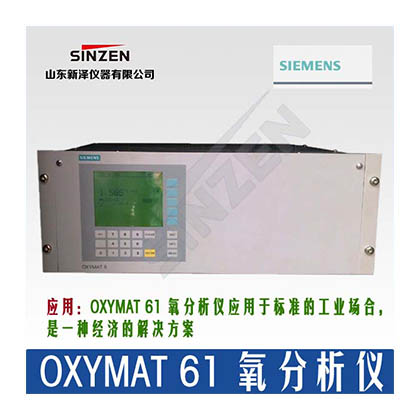

OXYMAT61氧含量在線分析儀

一、OXYMAT 61產品簡介

        OXYMAT 61氧分析儀應用于標準的工業應用場合，是一種經濟的解決方案。利用順磁原理通過改變壓力，對氧進行測量;由此，可保證理想的線性度，在一臺分析儀中實現從最小測量范圍0-2%到最大測量范圍0-100%之間任意設定測量范圍;采用環境空氣作為其參比氣體。參比氣可由一個集成在分析儀內的抽氣泵來供給。另外，也可使用瓶裝壓縮氣作為參比氣體。

1）產品設計

①4 HU，19機架式，可安裝在：機架上機柜中，可帶或不帶滑軌

②如要維修，前面面板能被卸下（連接便攜式電腦）

③樣氣輸入和輸出以及參比氣的連接：管徑為 6 mm 或 1/4

④氣路和電氣連接在背面

2）顯示屏和控制面板

①大屏幕 LCD 可同時顯示：測量值（數字和模擬顯示）、狀態欄、量程

②可通過菜單來調節液晶顯示屏的對比度

③持久的LED背光顯示

④可擦洗的帶有5個軟鍵的膜狀鍵盤

⑤通過菜單操作可進行參數配置、功能測試、標定

⑥用戶幫助以純文本格式顯示

⑦可圖形顯示濃度趨勢圖；時間間隔可設定

二、OXYMAT 61技術參數

分析對象：氧

重    量：大約13kg

測量量程：4個，可實現內部/外部切換，也可進行自動量程切換

最小量程：2vol% 或 5vol%的O2

最大量程：100vol%的O2

測量漂移：<當前測量量程的±0.5%/月

模擬輸出：0/2/4 ~ 20 mA，隔離最大負載：≤750Ω

響應時間：3.5秒

線性誤差：<當前測量量程的1%

通    訊：RS485

電    源：100-120VAC，200-240VAC，±10%48-63HZ

功    耗：37VA

三、OXYMAT 61產品優勢

u  集成的參比氣泵（可選，如環境空氣）

u  高度線性

u  緊湊設計

u  可以使量程不從零開始

四、OXYMAT 61應用領域

u  環境保護

u  燃燒系統中的鍋爐控制

u  質量監控

u  工藝廢氣監控

u  工藝優化

u  化工裝置

u  氣體生產

u  研究與開發

五、OXYMAT 61基本特性

  u  四個可自由編程量程，帶有零點遷移，所有量程都是線性的

  u  可實現量程的零點遷移

  u  量程識別功能

  u  電氣隔離信號輸出，輸出可選 0/2/4 ~ 20 mA（也可反置）

  u  自動量程切換或手動量程切換；也可遠程進行量程切換

  u  儀器調節過程中可存儲測量值

  u  時間常數在較寬范圍內可選（靜態/動態噪聲抑制）；即分析儀的響應時間可與相應的測量相匹配

  u  響應時間短

  u  長時間漂移小

  u  可編程量程自動標定

  u  基于 NAMUR 推薦的操作模式

  u  兩級獨立密碼設置可避免無意或其它無相關權限人員操作

  u  使用帶操作員提示功能的數字膜狀鍵盤可讓操作簡單化

  u  客戶可按自己的要求選擇：工廠驗收、位號標簽、漂移記錄

  u  可外接參比氣（N2、O2 或空氣，壓力約 3000 kPa），或者使用一個內置參比氣泵泵入大氣作為參比氣

  u  參比氣監測，參比氣連接壓力為 3000 ~ 4000 kPa

  u  可選最小測量范圍，2.0% 或 5.0% /O2

  u  用內部壓力傳感器來校正樣氣波動
