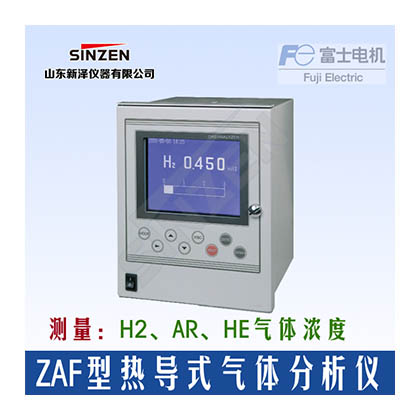

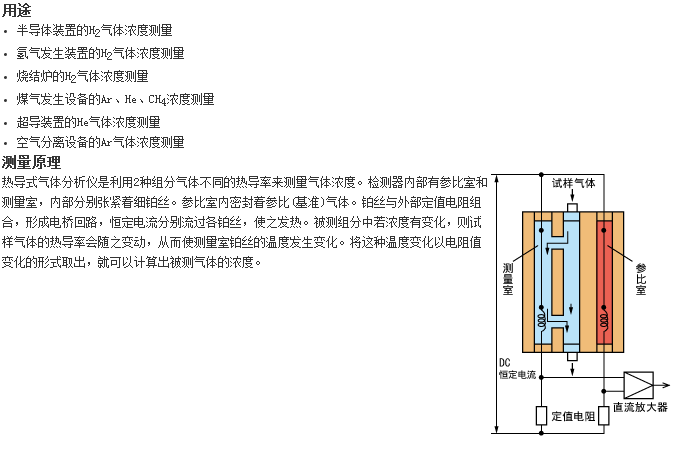

測量組分

He、Ar、H2、CH4、CO2

測量范圍

H2：0～3……100％，100～90，100～80％
  He：0～5……100％，100～90，100～80％
  Ar：0～10……100％，100～90，100～80％
  CH4：0～20……100％，100～80％

輸出信號

DC4～20mA、DC0～1V、DC0～10mV 非隔離輸出(其中某一點，根據型號指定)

容許負載電阻

不超過550Ω(DC4～20mA輸出時)

輸出電阻

100kΩ(DC0～1V、DC0～10mV時)

顯示器

帶背光LCD

測量值顯示

最多4位或小數點后帶2位

輸出信號保持

手動校正、自動校正時保持校正前的輸出值

電源電壓、功耗

AC100～240V 50/60Hz、約50VA

環境溫度、濕度

－5～45℃、不超過90%RH(應無結露)

安裝方法

面板嵌入型

外形尺寸(H×W×D)

240×192×213mm

重量

約5kg

外殼類型

鋼板制外殼、室內型

氣體出入口、換氣口

Rc1/4或NPT1/4(根據指定)

換氣氣體的流量

約1L/min(根據需要進行)

適用標準

CE標記(預定取得認證)

性能

重復性

±1%FS

漂移

零點：±2% FS/周 以內(H2分析儀)
  滿量程點：±2% FS/周 以內(H2分析儀)

響應速度(90%響應)

標準：60秒以內(0.4L/min流量)
  高速：10秒以內(1L/min流量)
  但僅限H2分析儀(參比氣為N2)

標準測量氣體條件

溫度

0～50℃

氣體流量

0.4±0.05 L/min 且應穩定

塵埃

不超過1µm的微粒， 不超過100µg/Nm3

壓力

不超過10kPa

氣霧、腐蝕性氣體

無

水分

不超過2℃飽和

選配件規格

線性化

對測量值輸出信號(DC4～20mA)附加線性化
  直線度不超過 ±2%FS

繼電器接點輸出

5點的1a輸出
  繼電器接點容量：AC220V/2A(阻性負載)
  各接點間以及與內部電路之間為繼電器隔離
  以下功能最多可選擇5項

1.    自動校正用零點電磁閥驅動輸出

2.    自動校正用滿量程電磁閥驅動輸出

3.    自動校正時吸氣泵OFF輸出

4.    上限(1點)濃度報警輸出

5.    下限(1點)濃度報警輸出

6.    上下限(1點)濃度報警輸出

7.    上限(1點)及下限(1點)濃度報警輸出

8.    上限2段(各1點)濃度報警輸出

9.    下限2段(各1點)濃度報警輸出

10.分析儀異常或自動校正異常報警輸出

11.校正中輸出

12.量程信息輸出

接點輸入

3點無電壓接點輸入
  ON：0V、OFF：DC5V、ON時電流5mA
  與內部電路為光耦合器隔離、接點輸入之間為非隔離
  可輸入以下3點

1.    遠程測量值輸出保持

2.    遠程量程切換(僅限雙量程分析儀)

3.    遠程自動校正開始

干涉氣體測量值輸入

H2分析儀干涉用模擬量輸入(DC1～5V)
  輸入外部氣體分析儀的CO2或CH4中某一組分。
  需要在本公司的工廠進行調整。訂貨時確認被測氣體的詳細情況。

自動校正功能

按照事先設定的周期自動進行零點、滿量程的校正。驅動設置在外部的電磁閥，校正氣體即依次流動。

通信功能

RC232C(9針D-sub輸出)
  半雙工比特連續異步周期式
  MODBUS協議、通信速度9600bps
  通信內容：測量濃度值、各種設定值的讀寫、儀表狀態輸出

H2       1%

—

+5.8

  -6.5

-8.0

CH4      1%

 +0.17

—

-1.15

-1.38

SO2      1%

 -0.31

-1.8

+2.1

  +2.5

Ar      1%

-0.15

  -0.87

—

+1.2

CO2      1%

 -0.125

-0.725

+0.83

—

O2      1%

+0.019

+0.11

-0.125

-0.15

H2O     1.5ºC飽和

—

—

—

-0.56
