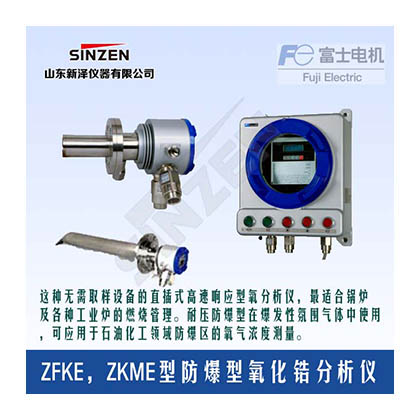

ZFKE/ZKME型耐壓防爆型氧化鋯分析儀
耐壓防爆型氧化鋯式氧分析儀 ZFKE,ZKME型

一、產品簡介:
這種無需取樣設備的直插式高速響應型氧分析儀,最適合鍋爐及各種工業爐的燃燒管理。耐壓防爆型在爆發性氛圍氣體中使用,可應用于石油化工領域防爆區的氧氣濃度測量。
二、特點:
-
氧化鋯傳感器可以更換,維護簡單。
-
4~7秒的快速響應速度,可用于燃燒控制。
-
可以不打開外殼,簡單進行設定操作。
-
具有傳感器電極的老化診斷,再生功能,延長了使用壽命,提高了可靠性
三:產品規格:
綜合規格
|
綜合規格 |
|
|
項目 |
規格 |
|
測量對象 |
不易燃氣體中的氧氣 (阻燃氣體中的氧氣) |
|
測量方式 |
直插型氧化鋯式 |
|
測量范圍 |
0~2?????50 vol % O2 (范圍內可任意設定) |
|
重復性 |
±0.5% FS |
|
線性 |
±2% FS |
|
響應時間 |
4~7秒(通過校正氣體入口) |
|
模擬信號輸出 |
DC4~20mA或DC0~1V,絕緣 |
|
電源電壓 |
AC100V~120V或AC200V~240V |
|
檢測器ZFKE |
|
|
項目 |
規格 |
|
測量氣體溫度 |
-10~+600℃(導流管式) ;-10~﹢1500℃(噴射器式、僅限普通型) |
|
測量氣體壓力 |
-3~+3 kPa |
|
工作溫度 |
-10~+60℃ |
|
結構 |
防塵/防雨結構、相當于IEC規格IP66 |
|
重量 |
約3kg(除導流管) |
|
噴射器空氣流量 |
5~10L/min |
|
防爆規格 |
TIIS Exd IIB T4 |
|
NEPSI EExd IIC T5 Ex II2G |
|
|
導流管 |
標準法蘭 JIS5K65A |
|
插入長度 300、500、750、1000mm |
|
|
根據指定可附帶吹掃噴嘴 |
|
|
變換器ZKME |
|
|
項目 |
規格 |
|
接點輸出 |
6點、1a 250V/3A 或DC30V/3A |
|
(維護中、儀表異常、報警、零點校正、滿量程校正、吹掃中) |
|
|
接點輸入 |
3點、 ON:0V、OFF:5V/10mA以下 |
|
外部保持、運算復位、加熱器OFF、吹掃、校正禁止、 |
|
|
校正開始、量程切換 從以上功能中可任意選擇3點) |
|
|
通信功能 |
RS232C(MODBUS) |
|
RS485(MODBUS) (選配) |
|
|
燃燒效率顯示 |
(選配) |
|
工作溫度 |
ー20~+55℃ |
|
結構 |
防塵/防雨結構、相當于IEC規格IP65 |
|
重量 |
約22kg (除電纜、檢測器) |
|
防爆規格 |
TIIS Exd IIB T6 |
|
NEPSI EExd IIC T6 Ex II2G |
|
四、設備選配表
-

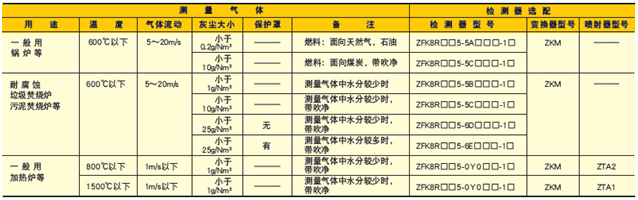

<普通型>
根據測量對象氣體不同組合略有不同。請以下表為標準選定組合設備。

-

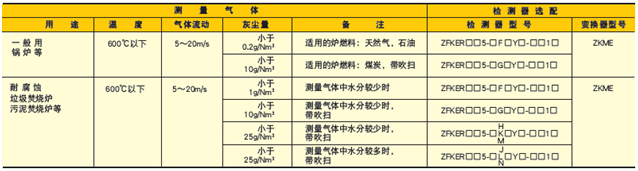

<防爆型>
根據測量對象氣體不同組合略有不同。請以下表為標準選定組合設備。

(注1) 灰塵量為大致標準。
(注2) 基準氣體濃度發生變化時,請選擇帶基準氣體口的機型。
