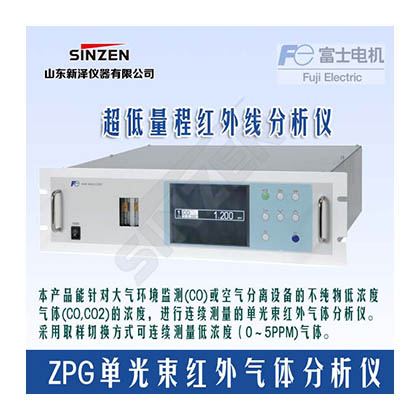

ZPG型紅外氣體分析儀
單光束紅外氣體分析儀ZPG (取樣切換方式:低濃度測量型)

一、產品簡介:
本產品能針對大氣環境監測(CO)或空氣分離設備的不純物低濃度氣體(CO,CO2)的濃度,進行連續測量的單光束紅外氣體分析儀。
采用取樣切換方式可連續測量低濃度(0~5ppm)氣體。
二、特點
1. 高穩定性:零點漂移±0.5%FS/周。
2. 實現0~5ppm低濃度測量。
3. 因采用單光束方式,測量部件結構簡單,維護保養容易。
4. 安裝于19英寸機柜,重量約為9kg,小巧輕盈。
5. 能連續測量低濃度氣體。
6. 內置磁氧分析儀或電化學氧分析儀(選配)。
7. 內置氣壓干擾補償、RS-485通信、自動校正、警報輸出、O2換算等多種功能(選配)。
三、主要規格
|
測量原理 |
NO,SO2,CO,CO2,CH4:非分散型紅外線吸收法(單光束) |
|
|
測量成分及測量范圍 |
NO:0~10ppm···100ppm |
|
|
測量量程 |
1組分***多2量程 |
|
|
重復性 |
±0.5%FS以內 |
|
|
線性 |
±1%FS以內 |
|
|
零點漂移 |
±0.5%FS/周 |
|
|
滿量程漂移 |
±2%FS/周 |
|
|
響應時間(90%以內) |
30秒以內(氣體切換時間點不同,消耗時間會隨之變化) |
|
|
模擬輸出信號 |
DC4~20mA或DC0~1V |
|
|
測量值顯示 |
帶背景燈LCD(日語,英語或中文:根據指定) |
|
|
量程切換 |
通過按鍵操作可進行手動量程切換、自動量程切換,外部接點輸入可進行遠程切換(選配)。 |
|
|
外部接點輸入(選配) |
電壓輸入接點(供壓DC12~24V,電流15mA) |
|
|
接點輸出(選配) |
1c繼電器接點(接點容量 DC24V/1A 阻性負載) |
|
|
氣壓干擾補償(選配) |
根據指定內置 |
|
|
標準功能 |
輸出信號保持,手動/自動量程切換 |
|
|
選配功能 |
自動校正,自動校正遠程啟動,遠程輸出保持,量程識別接點輸出, |
|
|
通信功能(選配) |
RS-485(Modbus)(9針D-sub輸出) 半雙工位串行,起止同步式 |
|
|
被測氣體流量監測器 |
有 |
|
|
氣體出入口尺寸 |
Rc1/4 或 NPT1/4內螺紋 |
|
|
吹掃氣體流量 |
1L/min(根據需要) |
|
|
參比氣體 |
需要(干燥N2或干燥Air) |
|
|
周邊溫度濕度 |
-20~60℃ 90%以下(無結露) |
|
|
電源電壓 |
AC100V~240V 50/60Hz |
|
|
額定功率 |
約100VA |
|
|
外形尺寸 |
133(H)×483(W)×382(D)mm |
|
|
重量 |
約10kg |
|
|
適用認證 |
CE認證 |
|
|
被測氣體條件 |
流量 |
1.0L / min ±0.2L / min |
|
溫度 |
0 ~ 50℃ |
|
|
壓力 |
10kPa以下 |
|
|
粉塵 |
0.3μm以下的顆粒:100μg / Nm3以下 |
|
|
氣霧 |
無 |
|
|
水分 |
不能超過2℃飽和(被測氣體、參比氣體相同) |
|
|
腐蝕性成分 |
HCL 1ppm以下 |
|

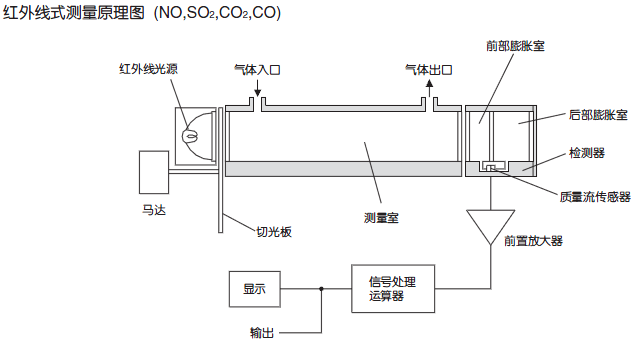

四、原理圖
