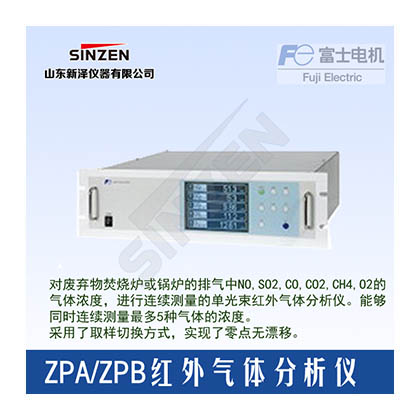

ZPA型紅外氣體分析儀(標準型)
單光束紅外氣體分析儀ZPA(標準型)

一、產品簡介:
本產品為針對廢棄物焚燒爐或鍋爐的排氣中NO,SO2,CO,CO2,CH4,O2的氣體濃度,進行連續測量的單光束紅外氣體分析儀。
能夠同時連續測量最多5種氣體的濃度。
二、特點
◢ 安裝于19英寸機柜,重量約為10kg,小巧輕盈。
◢ 能夠連續測量最多5種氣體的濃度。
◢ 內置磁力式或電化學式氧分析儀,外置氧化鋯式氧分析儀(選配)。
◢ 內置氣壓干擾補償、RS-485通信、自動校正、警報輸出、O2換算等多種功能(選配)。
◢ 測量部件結構簡單,保養容易。
三、主要規格
|
測量原理 |
NO,SO2,CO,CO2,CH4:非分散型紅外線吸收法(單光束) |
|
|
測量成分及測量范圍 |
NO:0~200ppm···5000ppm |
|
|
測量量程 |
1組分***多2量程 |
|
|
重復性 |
±0.5%FS |
|
|
線性 |
±1%FS |
|
|
零點漂移 |
±2%FS/周 |
|
|
滿量程漂移 |
±2%FS/周 |
|
|
響應時間(90%以內) |
10~30秒以內(根據測量范圍) |
|
|
模擬輸出信號 |
DC4~20mA或DC0~1V |
|
|
測量值顯示 |
帶背景燈LCD(日語,英語或中文:根據指定) |
|
|
量程切換 |
通過按鍵操作可進行手動量程切換、自動量程切換,外部接點輸入可進行遠程切換(選配)。 |
|
|
外部接點輸入(選配) |
電壓輸入接點(供壓DC12~24V,電流15mA) |
|
|
接點輸出(選配) |
1c繼電器接點(接點容量 DC24V/1A 阻性負載) |
|
|
氣壓干擾補償(選配) |
根據指定內置 |
|
|
標準功能 |
輸出信號保持,手動/自動量程切換 |
|
|
選配功能 |
自動校正,自動校正遠程啟動,遠程輸出保持,量程識別接點輸出, |
|
|
通信功能(選配) |
RS-485(Modbus)(9針D-sub輸出) 半雙工位串行,起止同步式 |
|
|
氣體出入口尺寸 |
Rc1/4 或 NPT1/4內螺紋 |
|
|
吹掃氣體流量 |
1L/min(根據需要) |
|
|
周邊溫度濕度 |
-20~60℃ 90%以下(無結露) |
|
|
電源電壓 |
AC100V~240V 50/60Hz |
|
|
額定功率 |
約100VA |
|
|
外形尺寸 |
133(H)×483(W)×382(D)mm |
|
|
重量 |
約10kg |
|
|
適用認證 |
CE認證 |
|
|
被測氣體條件 |
流量 |
0.5L / min ±0.2L / min |
|
溫度 |
0 ~ 50℃ |
|
|
壓力 |
10kPa以下 |
|
|
粉塵 |
0.3μm以下的顆粒:100μg / Nm3以下 |
|
|
氣霧 |
無 |
|
|
水分 |
室溫飽和范圍內(無結露) |
|
|
腐蝕性成分 |
HCL 1ppm以下 |
|
四、ZPA(標準型)單光束紅外線原理圖:
