防爆在線H2氫氣分析儀

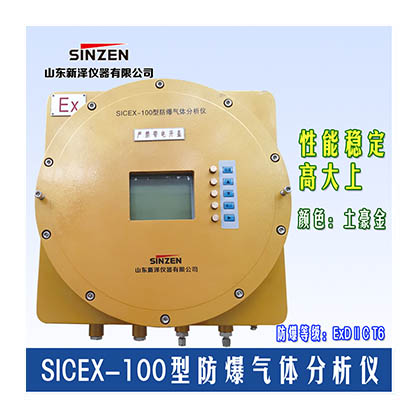

SIcEx-100防爆氣體分析儀(氫氣分析儀)

 一、工作原理：

    SIcEx-100系列熱導分析儀器是根據氣體的導熱率不同而確定其成分的。即通過混合氣體之導熱率的測量來決定混合氣體中某種氣體的含量，在混合氣體中氫氣的導熱率高，比氮氣、氧氣等高出 7-8 倍，因此，當混合氣體中背景氣體或其它成分基本保持恒定時，混合氣體的導熱率基本取決于氫氣的多少，這樣根據混合氣體導熱率不同，就可精確測出氫氣的濃度。

 二、應用領域：

    SIcEx-100型數字化氫分析儀器為隔爆型，可用于連續自動分析各種混合氣體中氫氣的百分濃度。其結構適于安裝在成套設備中，具有結構簡單、維修量小、使用壽命長等特點。適用于熱電廠、化肥廠等防爆場所等。
  熱電廠氫冷系統中對氫濃度的監測；

  化肥廠合成氨流程中氫含量的分析；
  實驗室燃燒試驗的氣體含量測定；
  制氣站或氣體中對氫氣純度的分析；

  核電站對安全殼內氫泄露的監測和氫冷系統中對氫濃度的監測。

1．發電廠：發電機氫冷卻系統中冷卻用氫氣純度分析和測量環境中氫氣的百分含量；

2．化肥廠：氮肥合成氨流程中新鮮氣及循環氣中的氫氣百分含量。

三、特點：

·采用進口熱導傳感器，響應快、壽命長；

·上下限報警控制可在全量程內任意設定；

·臺式或盤裝，安裝方便簡單
· 數字化自適應溫度控制 ；

· 信號數字化處理、液晶顯示；
· 熱敏元件采用抗震防腐結構 ；
· 測量輸出線性表達；
· 數字溫度補償 ；
· 兩組輸出無源觸點；
· 隔離的輸出標準信號；

四、技術參數：

◆. 測量組份：H2

◆. 檢測范圍：0.00～99.99%可選；

◆. 精    度：≤±2％F.S；

◆. 分 辨 率：0.01％；

◆. 穩 定 性：零點漂移≤±2％F.S/7d；量程漂移≤±2％F.S/7d；

◆. 重 復 性：≤±1％；

◆. 預熱時間：≤30min；

◆. 響應時間：T90≤15S；

◆. 防爆等級： CT6；

◆. 防護等級：IP66；

◆. 樣氣流量：350±30mL/min；

◆. 樣氣壓力：0.05MPa≤入口壓力≤0.25Mpa；

◆. 輸出信號：4～20mA標準信號，可與計算機實現雙向通訊；

◆. 觸點輸出：雙繼電器輸出220VAC，1A或24VDC，2A；

◆. 工作環境：溫度：－10℃～＋45℃ ；濕度：≤90%RH；

◆. 工作電源：（220±22） VAC，（50±5 ）Hz；

◆. 外形尺寸：498mm（寬）×325mm（高）×245 mm（深）；

◆. 重    量：約55kg；

訂貨說明

　為了使您訂購的分析儀器正確、適用，請寫明下列內容：

● 儀器量程范圍、信號輸出形式、儀器其它要求；
● 被測氣體濃度變化范圍；
● 被測氣體溫度、壓力；

● 背景氣體成分及濃度；
● 取樣點管道直徑、壁厚和材質；

● 取樣點至分析儀安放距離等。

成套性

 主機：（1臺）
 備件：（1套）　　　　　　　　
 標準氣（另購）
 通訊電纜（另購）

 氣瓶減壓閥（另購）

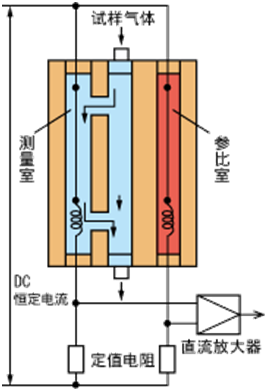

SIcEx-100氫氣分析儀測量原理：
