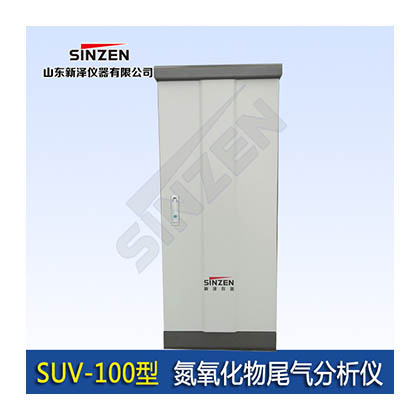

氮氧化物尾氣分析儀

?一、研發背景

        2018年底河北省大氣污染防治工作領導小組印發《關于開展燃?xì)忮仩t氮氧化物治理工作的通知》冀氣領辦〔2018〕177號文件就鍋爐深度改造，削減氮氧化物排放，要求排放20蒸噸以下的安裝氮氧化物尾氣分析儀，現場拍照，存儲一年數據，具體要求可以看看河北省發的177號文件！文件要求河北省十一個地市，如邯鄲、邢臺、石家莊、保定、衡水、滄州、唐山、秦皇島、承德、張家口等都要求安裝！山東新澤儀器有限公司根據從事環境監測設備的研發、生產、經驗特推出SUV-100型氮氧化物尾氣分析儀，該儀器應環保要求可同時監測NOx、O2、溫度、壓力、流速等參數；并存儲數據。

二、產品概述

        SUV-100型氮氧化物尾氣分析儀是一款專門針對天然氣鍋爐尾氣、低氮燃燒器等產生的尾氣中氮氧化物濃度實時在線監測的環保產品，并且可以根據客戶現場環境可以配氧氣、一氧化碳、二氧化碳等多個參數同時監測分析。該系統由采樣單元、預處理單元、測量分析單元、數據傳輸單元組成，運用先進的工業傳感器網絡、自動化控制、無線通訊以及數據庫等應用技術，實現對小型鍋爐、煙窗、低氮燃燒器等相關設備的24小時實時監測。廣泛應用于石油、化工、印刷、橡膠制品、塑料、醫藥、電子、工業涂裝等行業。

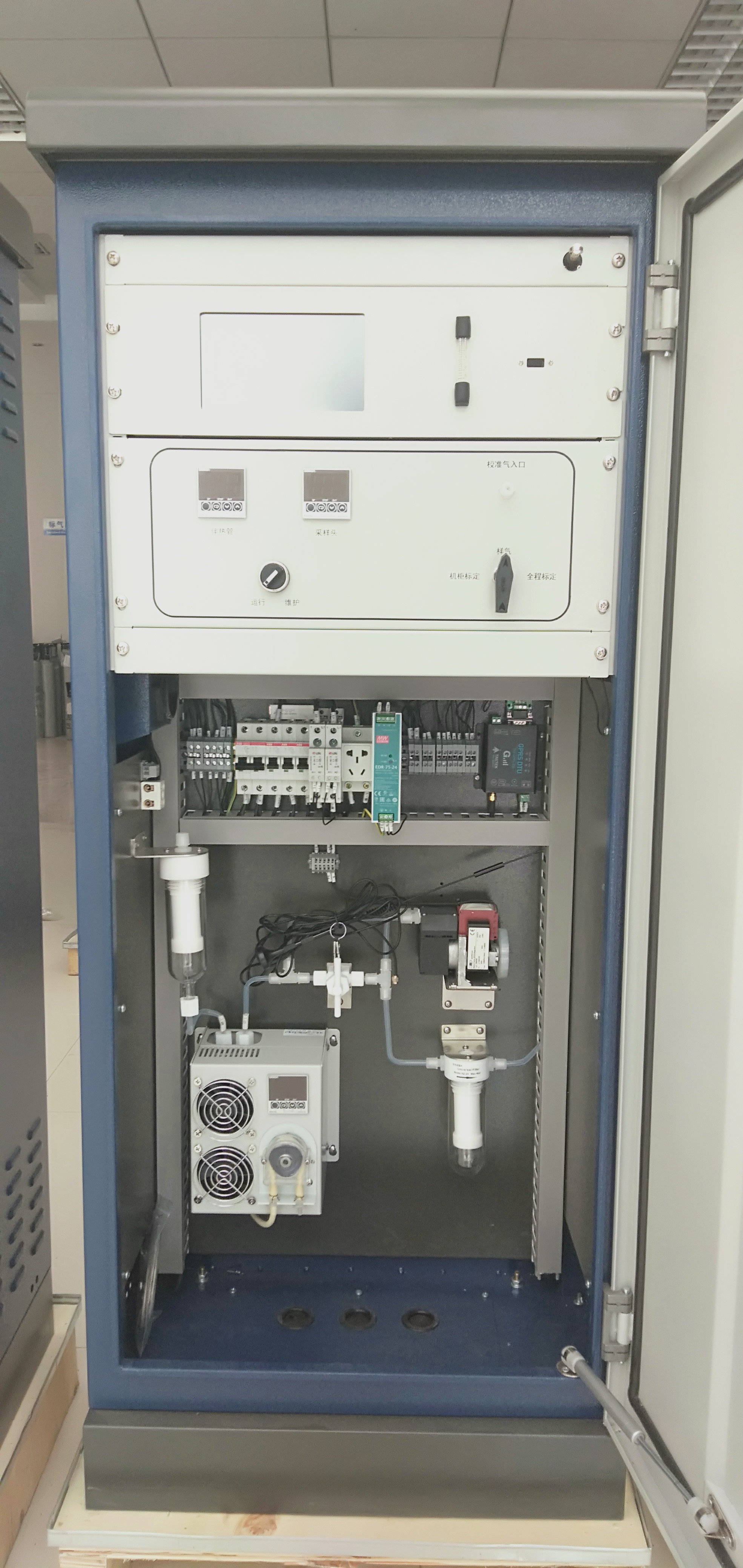

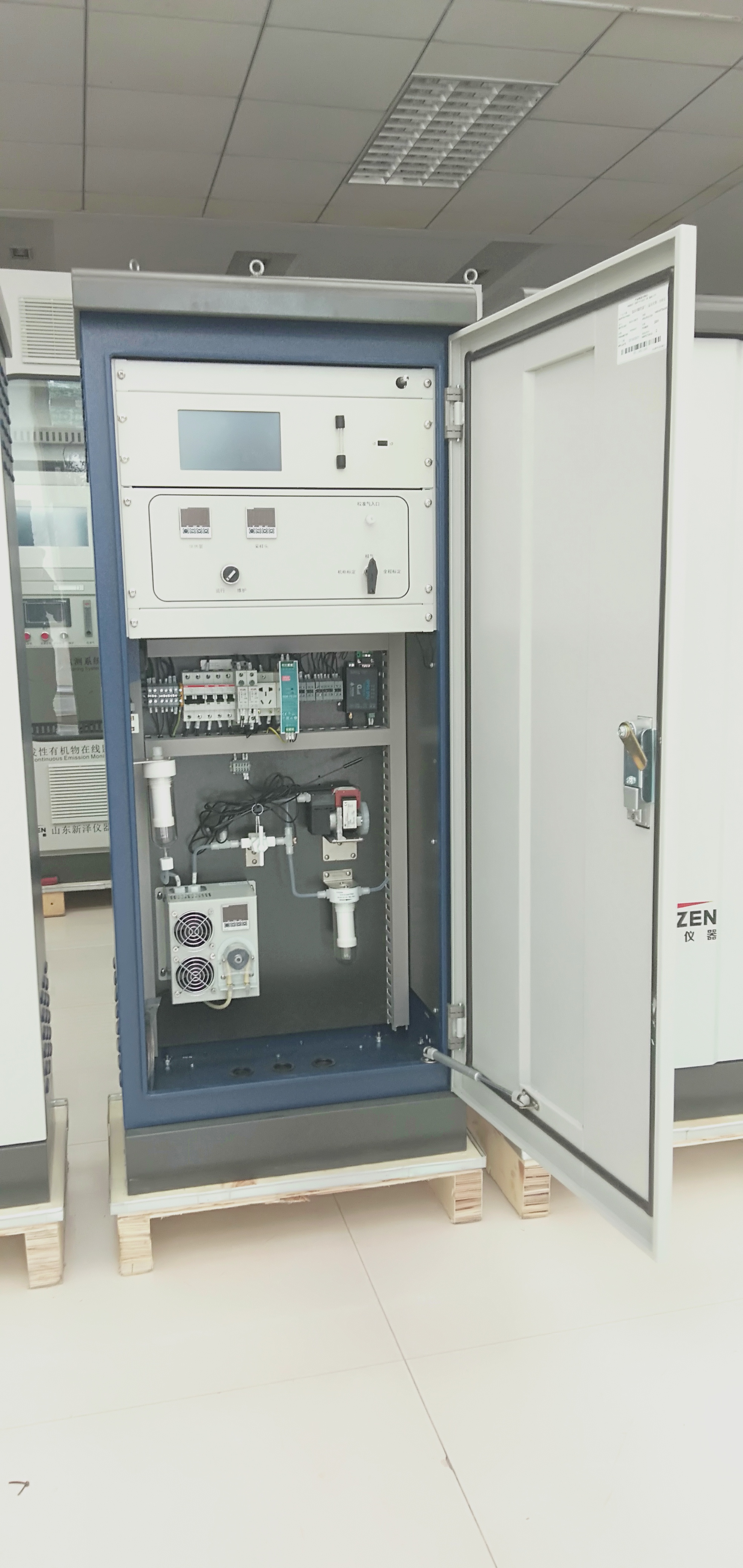

系統外形

三、技術參數

測量原理：電化學（可選配紫外差分光譜模塊）；

測量氣體：NO、NO2、O2；

測量范圍：NO、NO2——0-100mg/m3（量程可定制）；

                             O2——0-25%；

測量精度：±3%FS；

分  辨 率：NO、NO2（0.1mg/m3）；O2（0.1%）；

線性誤差：±2%FS；

零點漂移：±2%FS；

儲存容量：8G，有效數據存儲遠大于1年；

預熱時間：30min；

電壓影響：≤1%；

絕緣電阻：≥20 MW；

絕緣強度：無電弧和擊穿等異常現象；

顯示窗口：7”高清晰真彩數字屏，分辨率為800X480；

通訊接口：RS232、RS485、4路4-20mA模擬輸出、DTU無線輸出；

電源需求：AC180～240V，50Hz，800W；

工作溫度：-10℃～50℃；

工作濕度：＜90%RH；

外型尺寸：主機：800mm * 560mm * 300mm；

                 支架：300mm * 560mm * 280mm；

四、技術特點

● 系統參照CEMS標準要求，采用抽取式冷干法，配備了雙路半導體制冷、KNF采樣泵、氣水分離器、精細過濾器等。

● 系統可采用進口高精度電化學傳感器，分辨率到達0.1ppm。

● 系統也可采用紫外光譜法煙氣分析儀模塊，更加穩定可靠。

● 采樣探頭結構簡單、帶恒溫加熱、陶瓷濾芯，保養維護非常方便。

● 預留伴熱管接口，可有效防止冬天結露。

● 自帶超大的數據存儲，分鐘數據可存儲5年，可通過USB口導出數據

● 內置DTU無線模塊，可實時聯網上傳環保監控平臺。

● 每天可自動進行儀器零點校正，增強了數據的可靠性；

● 具有故障、斷電和檢測數據超標等異常等情況下的自動報警及記錄功能；

● 觸摸屏顯示，操作簡單方便，界面友好。

主界面

五、注意事項

1、嚴禁帶電隨意更換傳感器；

2、為保障其使用壽命，儀器盡量不要安裝在高溫、高濕、高塵的環境中；

3、建議3-6個月進行一次檢測維護保養；

4、安裝、調試、設置等操作必須由經過培訓的專業人員進行；

5、長期不使用的儀器，先通電預熱能使其更好工作；
