順磁式氧含量分析儀

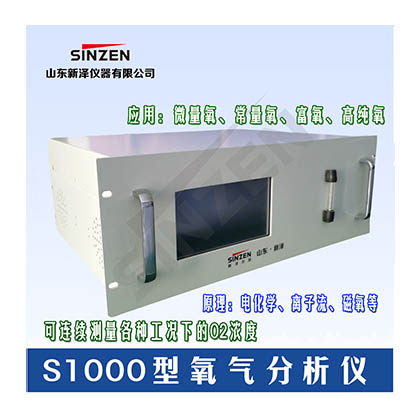

一、S1000系列順磁式氧含量分析儀產品簡介

S1000系列順磁式氧含量分析儀，該儀器是純物理測量，無須參比氣，無化學藥品和電解質的消耗。儀器精度高，操作簡單，通氣即可使用，測定快速，只需將儀器入口與樣氣的出口進行對接，五分鐘內即可顯示氧純度值。

二、S1000系列順磁式氧含量分析儀應用領域

u 醫用氧純度檢測

u 空分高純氧監測

u 冶煉行業焊接行業石化行業

u 燃燒系統的過剩氧量分析

u 汽車排放和內燃機檢測

u 連續監測系統中的含氧分析

u 監測生物沼氣過程分析

u 監測低溫氣體和燃燒氣體

三、S1000系列順磁式氧含量分析儀產品特點

n 標準19寸機箱/小型盤裝機箱，可與微機、PLC集成于成套分析系統中。

n 手動/自動校準。

n LCD液晶顯示，操作界面簡便實用。

n 內部處理電路采用全新高精度數學模型進行曲線校正，數字化處理，具有高穩定性和可靠性。

n 標準隔離4～20mA模 擬信號輸出，可直接與DCS進行連接。

n 可連續測量SO2、NO、CO、CO2、CH4、O2、C2H4、C3H8、THC、R22等氣體

n 可同時分析一至三個組份

n 多路4～20mA模擬輸出、R232信號輸出

n 智能型儀表，自動標定，故障自診斷

n 精度高，穩定性好

n 菜單式操作，全中文液晶顯示，操作簡單

n ppm和mg/m3可選

n 極短預熱時間，5分鐘

四、S1000系列順磁式氧含量分析儀工作原理

 氧氣是一種特殊的順磁性氣體，既氧氣在磁場中受到吸引力，在測量單元中，氧氣的濃度可通過懸掛在非線性磁場中  的啞鈴的偏轉量來測量，氧氣的濃度越大，啞鈴偏轉靜止位置越大。啞鈴的偏轉位置可通過一光學裝置，一對光電池和放  電器來測定，啞鈴上饒有線圈，通過線圈的電流使啞鈴復位，復位電流的大小與氧氣的濃度成正比。

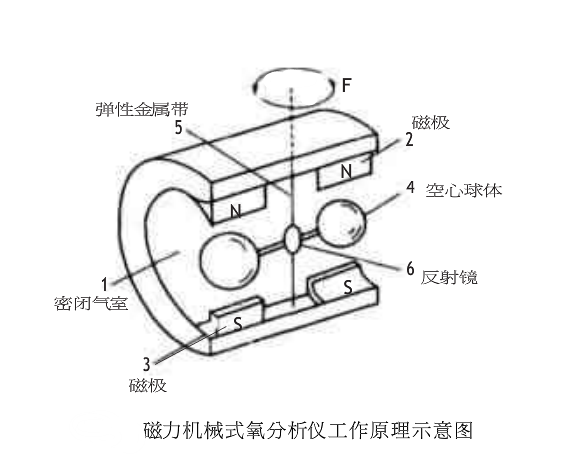

 磁力機械式氧分析儀工作原理示意圖如下：

五、S1000系列順磁式氧含量分析儀工作原理主要技術指標

u 量程：（可根據客戶要求定制量程）0.01～2.00 %；0.01～99.99 %；95.00～99.99 %

u 顯示方式：LED數碼/ LCD液晶顯示

u 傳感器類型：熱磁型、冷磁型

u 防護等級：IP65

u 最小分辨率：0.01%

u 測量精度：±1% F.S

u 穩定性：

ü  零點漂移：≤0.5% F.S / 月

ü  量程漂移：≤0.5% F.S / 月

u 重復性：≤量程的1%

u 進氣壓力：86－106kPa

u 樣氣流量：0.3～0.4 L/min

u 樣氣溫度：0℃～50℃

u 預熱時間：空氣中預熱10分鐘

u 響應時間（T_90%）：≤8s

u 數據刷新率：50ms

u 信號變送輸出：4～20mA電流信號，最大負載750Ω

u 繼電器輸出：

ü  6轉換觸點，功能用戶自定義；

ü  觸點容量：3A  220V AC；3A   24V DC

u 通訊端口：標準RS232、RS485、USB及有線無線選配功能數據接口

u 環境溫度：－20℃～+50℃

u 環境濕度：≤90% 相對濕度

u 供電方式：220V 交流供電，電壓波動不超過20%

u 使用環境：水平放置，無強烈震動及腐蝕性氣體場合

u 安裝方式：盤裝或臺式
