微量氧氣分析儀

一、產品簡介

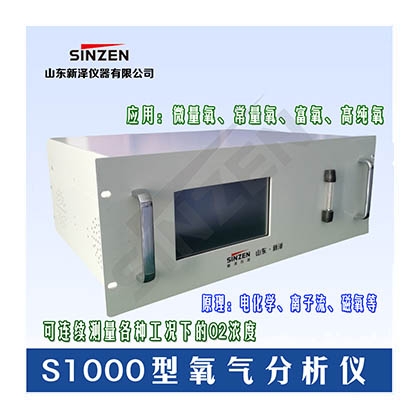

 S1000微量氧分析儀是運用電化學檢測原理，采用進口高性能電化學傳感器與新型微機技術相結合研發而成的新型智能化在線分析儀。

二、應用領域

 空分制氮行業、化工流程 、磁性材料等高溫燒結爐保護性氣體、電子行業保護性氣體以及冶金、玻璃、建材行業的氧含量在線分析。

三、儀器特點

 選用進口燃料電池傳感器，具有壽命長、精度高、響應快等特點

 采用電子流量控制，無堵塞現象

 可用于高純氫氣等還原性氣體中微量氧的測量

 自帶精密過濾器，大大延長傳感器壽命

 全中文人機對話菜單，操作直觀方便

 大屏幕320×240點陣LCD液晶顯示，可同時顯示氧量、流量、日期、時間,儀器內部溫度等參數

 溫度自動補償,消除環境溫度的影響

 定時自動存儲功能，可隨時查看存儲數據和曲線

 上下限控制點可在全量程范圍內任意設置

 標準的RS232或RS485通訊口，可與計算機實現雙向通訊

四、技術參數

 測量范圍：0.00～1000×10 -6；

 精度：≤±5％F.S(0.00～10×10 -6)；

 穩定性：零點漂移≤±2％F.S/7d；

                   量程漂移≤±2％F.S/7d；

 重復性：≤±1％；

 樣氣流量：300±10ml/min；

 響應時間：T90≤15秒；

 分辨率：0.01×10 -6；

 樣氣壓力：0.05 MPa≤入口壓力≤0.1MPa；

 觸點容量：120VAC，1A   24VDC，1A；

 輸出信號：4～20mA或0～10mA DC可選；

 工作環境：溫度：－5℃～＋45℃；濕度：≤90%RH；

 工作電源：220VAC±10%，50Hz±5%；

 外形尺寸 ：490mm（寬）×150mm（高）×280mm（深）;

 安裝尺寸：442mm（寬）×136mm（高）；

 重量： 約7.6kg

五、微量氧分析儀的注意事項

 1)分析儀的配套管線，應確保密封，微小的泄漏都會使環境空氣中的氧擴散進來，從而使測量數值偏高。雖然在測量中，樣氣壓力大于環境壓力，但樣氣中的氧是微量級的，根據法拉利定律，氧的分壓與其體積含量成正比，大氣中含有約為21%的氧，與以PPM計算濃度的樣氣的氧分壓相差一萬倍左右，因而氣樣中微量氧的分壓遠低于大氣中的氧分壓，當出現泄漏時，大氣中的氧便會從泄漏部位迅速擴散進來。還有，取樣管線應盡可能短些，接頭盡可能少，要保證接頭及閥門密封良好，管線連接完畢后，應做氣密性檢查。

 2）氣密性檢查的要求：0.25MPAm測試壓力下，30分鐘，壓降不大于0.01MPA。

 3）管線材質，基本上以銅質或不銹鋼管線為好，次選聚四氟乙烯管。禁選乳膠管、白膠管之類管材，其氣密性和材質抗滲透性太差，測量微量氧在標準測量壓力下誤差太大。管線外徑通常我們選擇6毫米或1/4IN，也有選擇3毫米或1/8IN，總之，首選不銹鋼管，清洗、脫脂，保持管內壁光滑潔凈，對于痕量級（〈1PPMV）氧的分析，應選擇內壁拋光的不銹鋼管。所選擇的閥門、接頭，死體積應盡可能小。

 4）樣品中的水分在管壁上冷凝凝結，造成對微量氧的溶解吸收，應根據情況對取樣管線采取絕熱保溫或伴熱保溫措施。檢測液氮中的微量氧時，尤其要注意加溫措施，不然，由于氧沸點低于氮沸點13度，樣品氣不均勻氣化，會使測量值嚴重偏低。樣品氣中不能含有油類組分或固體顆粒物，以免引起滲透膜阻塞和污染。

 5）樣品氣中不應含有硫化物、磷化物或酸性氣體成分。這些組分會對燃料電池，特別是堿性燃料電池造成危害。

 6）微量氧的測量位應盡可能與測量單位接近，以避免過長的管線和過多的不確定因素，影響測量數據的可靠性。
