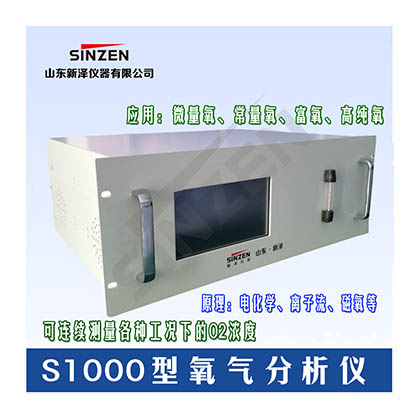

電化學氧氣分析儀

一、產品簡介

S1000系列電化學氧分析儀采用美國進口氧氣傳感器，擁有快速的響應時間和長效的使用壽命，能同時滿足百分比含量、PPM及PPB數量級的分析檢測。儀器針對不同氣體環境，傳感器采用電解液隔膜技術，結合ARM嵌入式系統，可運用于純氣體、惰性氣體及特殊氣氛(酸性、堿性環境)等不同測量環境中氧濃度的實時測量與分析。儀器結合流量控制，溫度補償及壓力控制系統，具有更好的人機操作平臺與廣泛的使用性能。

二、應用領域

 空分行業：氮?dú)狻鍤饧岸栊詺怏w中含氧分析

 冶金工業：高爐氣、轉爐氣及冶煉保護氣含氧量分析

 石油化工、生物發酵：特定工藝環節（如電解氫中含氧分析、堆肥中含氧分析等）中含氧量分析

 半導體芯片、電子制造行業：各類保護焊或保護氣中含氧分析

 食品飲料：CO₂中含氧分析

 煤化工：煤氣中含氧分析，化工車間含氧分析

三、產品特點

    快速精確分析氧含量；標準19寸機箱/小型盤裝機箱/便攜式機箱，可與微機、PLC集成于成套分析系統中。

 通用性高，適合多用途。

 適合于在線過程分析和便攜式分析。

 開機自檢，運行穩定，無需維護。

 傳感器具有絕對零點，在無氧環境下提供一個零輸出，無需零點標定氣。

 精確測量從%（10^-2）到ppb（10^-9）級。

 隔膜技術的應用使分析儀可以在酸性、堿性等特殊氣氛環境中長時間穩定的工作。

四．工作原理

電化學傳感器是有帶有鉛陽極銀/金陰極和特殊的堿(酸)性電解液。鉛氧電池的構成:氧分子通過無孔的聚四氟乙烯薄膜擴散進入電化學池中并在金電極上還原，電極之間的電流與被測氣體當中的氧濃度成正比信號被檢測后作為電阻器和電熱器的終端電壓用于溫度補償輸出的電信號數據代表了被測組分的氧濃度值，經過數學曲線進行定量分析。

五、主要技術指標

● 量程：（可根據客戶要求定制量程）

    微量氧分析：0.01～10ppm；0.01～100 ppm ；0.01～1000ppm；

    常量氧分析：0.01～4%；0.01～10%；0.01～25%；0.01～100%

● 顯示方式：LED數碼或LCD液晶顯示

● 傳感器類型：電化學

● 防護等級：IP65

● 最小分辨率：0.01ppm / 0.01%

● 測量精度：±1% F.S

● 穩定性：

    零點漂移：絕對零點，無氧環境下零輸出

    量程漂移：≤量程的0.5% / 月

● 重復性：≤量程的1%

● 進氣壓力：≤150KPa，出口一直排大氣

● 樣氣流量：0.5～1.0L/min

● 樣氣溫度：0℃～50℃

● 響應時間（T_90%）：≤5s

● 數據刷新率：50ms

● 吹掃時間（斷電吹掃氣路）：2min

● 恢復時間：5分鐘從空氣濃度恢復至1ppm

● 信號變送輸出：4～20mA電流信號，最大負載750 Ω

● 繼電器輸出

    6轉換觸點，功能用戶自定義

    觸點容量：3A  220V AC；3A   24V DC

● 通訊端口：標準RS232、RS485、USB及有線無線選配功能數據接口

● 環境溫度：－20℃～+60℃

● 環境濕度：≤90% 相對濕度

● 供電方式：

    在線式：220V交流供電，電壓波動不超過20%

    便攜式：鎳氫蓄電池，可反復多次充電使用

● 使用環境：無強烈震動及腐蝕性氣體場合
