激光氣體分析儀

一、產品概述：

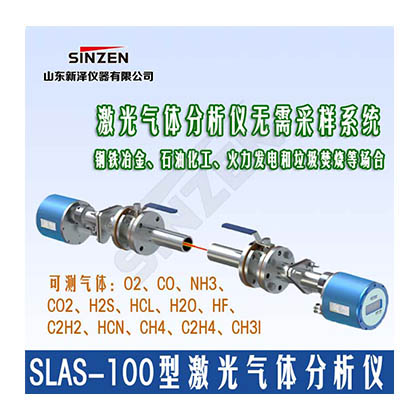

SLAS-100系列激光氣體分析儀是山東新澤儀器有限公司針對國內外工業在線分析、環保在線監測研制的系列化隔爆型可調諧激光氣體分析儀，該系列分析儀提供現場原位探頭式、旁路式、多通道、盤裝式等多種模式，可以在各種復雜工況下在線分析包括O2、CO、NH3、CO2、CH4、H2O、HCl、HF在內的多種氣體（注：單個分析儀只能分析1～2個組分），被測氣體濃度涵蓋常量到微量。激光氧分析儀、激光CO分析儀、激光CH4分析儀、激光氨氣分析儀等
★ 原位安裝、實時測量
★ 隔爆設計
★ 模塊化設計，可現場更換激光器模塊
★ 現場光路調節簡單，X、Y方向非耦合調節（專利技術）

二、技術原理

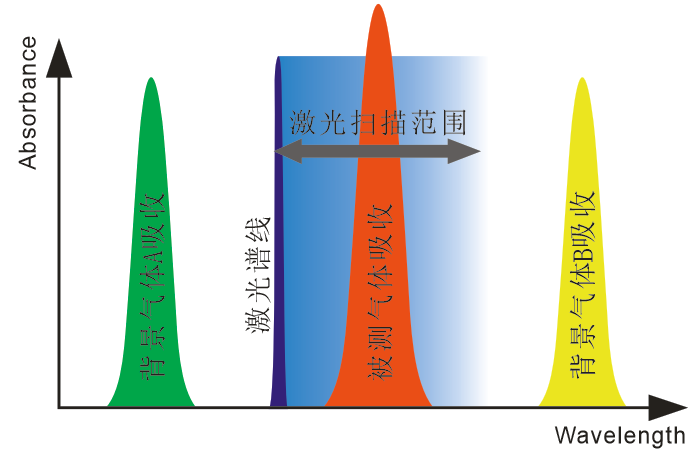

    利用電流和溫度精確調制激光器(可調諧)波長，可以掃描被測氣體的特定吸收峰（無背景氣體吸收），得到該氣體吸收的二次諧波，利用二次諧波及該氣體的展寬信息，可計算出該氣體的濃度。


三、技術特點
★ 采用近紅外可調諧激光分析技術（TDLAS），是目前最先進的原位在線氣體分析技術
★ 雙隔爆探頭設計，無需正壓吹掃，無額外的數據處理單元，結構簡單小巧、可靠性高
★ 采用大功率激光器，無光纖耦合，抗惡劣工況（如高粉塵）能力強
★ 現場光路調節采用專利技術，現場安裝便捷
★ 原位安裝、實時測量
★ 隔爆設計
★ 模塊化設計，可現場更換激光器模塊
★ 現場光路調節簡單
★ 采用磁筆操控，操作便捷
四、氣體檢測下限

種類	檢測下限	種類	檢測下限
O2	0.01%VOL	CO	50ppm
CO2	40ppm	H2O	0.1ppm
H2S	10ppm	HF	0.02ppm
HCL	0.05ppm	HCN	0.2ppm
NH3	0.1ppm	CH4	15ppm
C2H2	0.3ppm	C2H4	1.0ppm

說明1：測試條件為1m光程、氣體壓力1bar、氣體溫度300K
說明2：通過加大光程，可成比例降低檢測下限

五、 系統組成

六、 SLAS-100型技術參數

測量原理		可調諧激光吸收光譜技術（TDLAS）
技術指標	線性誤差	≤±1％F.S
	量程漂移	≤±1％F.S/半年
	重復性	≤±1％
	防爆等級	ExdIICT6 Gb
	防護等級	IP66
響應時間	預熱時間	≤15min
	響應時間（T90）	≤1s
接口信號	摸擬量輸出	2路4-20mA輸出（隔離、最大負載750Ω）
	繼電器輸出	3路繼電器（24V，1A）
	模擬量輸入	2路4-20mA輸入（溫度、壓力補償）
	數字通訊	RS485/RS232/GPRS
激光安全標準		GB 7247,1-2001(idt   IEC 60825-1:1993)
電氣特性	電源	24VDC(18~36VDC)
	功耗	<10W
	EMC	IEC61000-4-2,,IEC61000-4-3,IEC61000-4-4,IEC   61000-4-5,IEC 61000-4-11
工作條件	電氣全安	IEC 61010-1
	環境溫度	－30℃～＋60℃
	存儲溫度	－40℃～＋80℃
	吹掃氣體	0.3～0.8MPa工業氮氣、凈化儀表氣等
安裝	安裝方式	原位安裝

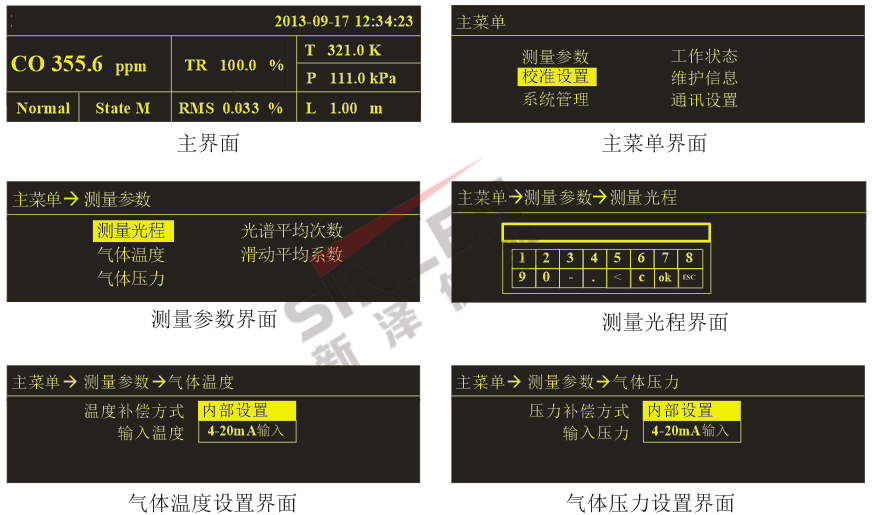

七、儀表軟件操作界面
