褐煤干燥氣體在線分析系統

一、褐煤干燥簡介以及特點

褐煤屬于煤的一類，褐煤的煤化程度僅高于煤泥，是一種介于泥炭與瀝青煤之間的棕黑色、無光澤的低級煤。褐煤富含揮發份，所以易于燃燒并冒煙。褐煤具有兩高三低的顯著特征：水分高（一般含水量在32～42%之間）；揮發份高(一般在40～50%之間)；發熱量低(一般平均熱值在3000大卡以下)；密度低；灰熔點低。

褐煤內部存在許多毛細孔，濕褐煤就像吸足水分的海綿；而干燥（指僅脫除表面水的情況）后的褐煤就像擰干后的海綿。當干燥（指僅脫除表面水的情況）后的褐煤遇到水時，就會吸潮，與擰干后的海綿吸水的原因一樣。這就是為什么干燥（指僅脫除表面水的情況）后的褐煤在放置過久或運輸過程會吸潮的原因。

褐煤干燥即脫改性，褐煤需要達到較高的溫度，以便去除脫除結合水（內在水）；同時要達到褐煤內的羥基官能團分解，毛細孔倒坍，產生交聯，并且要使褐煤內部的焦油遷移，對毛細孔進行密封。在這種干燥條件下，一定會有可燃氣體的釋放。為了安全考慮，干燥系統最好是無氧或低氧運行。

二、檢測工藝點及測量組份

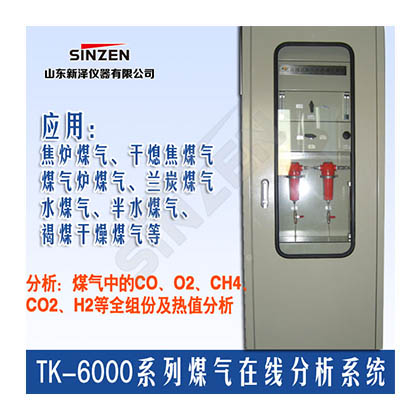

TK-6000型褐煤干燥氧氣在線分析系統

檢測點位：電捕焦油器后煤氣管道

檢測組份：O2

分析目的：為褐煤干燥的安全生產提供數據指導。

聯鎖控制：本系統自動取樣、自動吹掃、自動排水、自動分析輸出（信號輸出 4-20MA），可通過總控室參與聯鎖控制

分析儀器的選擇：電化學、磁氧、西門子

三、系統主要技術參數

（1）測量范圍：（組份可選）（量程可選）；

（2）最大允許誤差：±0.1%F.S；

（3）分辨率：0.01%；

（4）穩定性：零點漂移±1%FS/7d；

             量程漂移±1%FS/7d；

（5）重復性：0.1%；

（6）預熱時間：10min；

（7）樣氣流量：（0.3～0.5）L/ min；

（8）樣氣接口尺寸：G1/2；

（9）電器接口尺寸：1/2NPT；

（10）工作電源：AC220V±10%，50HZ；

（11）工作環境：溫度 －5℃～+45℃；

  濕度 ≤90%RH；

（12）防爆等級：ExdIICT6；

（13）模擬輸出：4～20mA；

（14）樣氣壓力：0.05MPa≤入口壓力≤0.1Mpa。

四、系統特點

 u 取樣探頭免維護，新澤公司創新設計，過濾原理創新，根本解決堵塞問題。煙塵過濾能力＜200g/NM³，維護量小。

 u 系統響應時間＜10S，儀表響應時間＜1.5S，抽氣泵流量大（6L/min），系統響時間＜10S是國內同類產品中快的。有效指導安全生產。

 u 系統過濾精度≤0.1μm

 u 系統可靠性MTBF＞3年

 u 產品性價比高，1套系統可實現多組份同時在線檢測。

 u 系統為全干法過濾，取樣不失真，分析準確。

 u 真正完全無人管理的全自動化系統。

 u 熱值直觀顯示，時時觀察熱值變化。

 u 實時監測，全自動化觸摸屏控制，真正做到全天候24小時在線監測。
