紅外線防爆氣體分析儀

一、SICEX-100紅外線氣體分析儀產品簡介

氣體工業名詞術語。大多數氣體分子的振動和轉動光譜都在紅外波段。當入射紅外輻射的頻率與分子的振動轉動特征頻率相同時，紅外輻射就會被氣體分子所吸收，引起輻射強度的衰減。利用這種氣體分子對紅外輻射吸收的原理而制成的紅外氣體分析儀，具有測量精度高，速度快以及能連續測定等特點，在鋼鐵，石油化工，化肥，機械等工業部門，紅外氣體分析儀是生產流程控制的重要監測手段；在環境污染成分檢測和醫學生理研究等方面也都有許多成功的應用。

二、SICEX-100紅外線分析儀工作原理

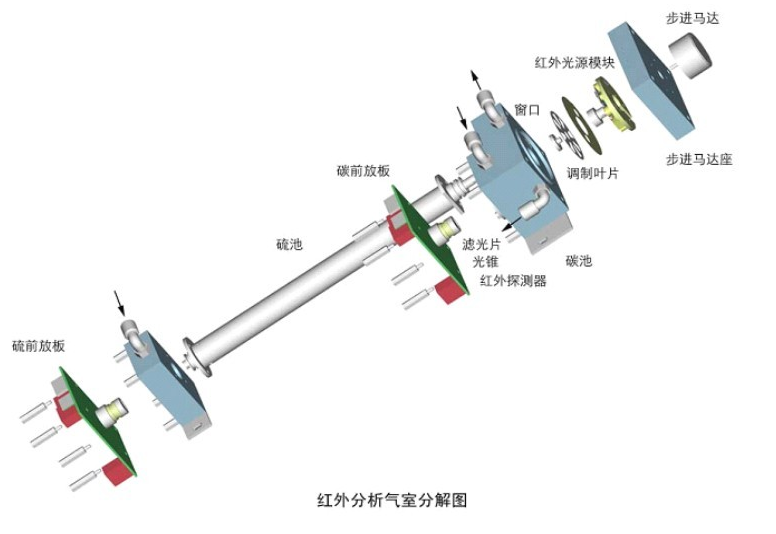

基于有些氣體對紅外線的選擇性吸收。紅外線分析儀常用的紅外線波長為2~12µm。簡單說就是將待測氣體連續不斷的通過一定長度和容積的容器，從容器可以透光的兩個端面的中的一個端面一側入射一束紅外光，然后在另一個端面測定紅外線的輻射強度，然后依據紅外線的吸收與吸光物質的濃度成正比就可知道被測氣體的濃度。儀器采用單光源、單管隔半氣室及先進的檢測器，工藝精湛、分析精度高、穩定性好。采用先進的數字處理技術，全新的液晶顯示畫面。

朗伯—比爾定律——其物理意義是當一束平行單色光垂直通過某一均勻非散射的吸光物質時,其吸光度與吸光物質的濃度及吸收層厚度成正比。這就是紅外線氣體分析儀的測量依據。

 —紅外輻射被氣體吸收后的能量；

—紅外輻射被氣體吸收前的能量；

—氣體的吸收系數（消光系數）；

—吸收氣體的濃度；

—紅外輻射經過吸收氣體層的長度。

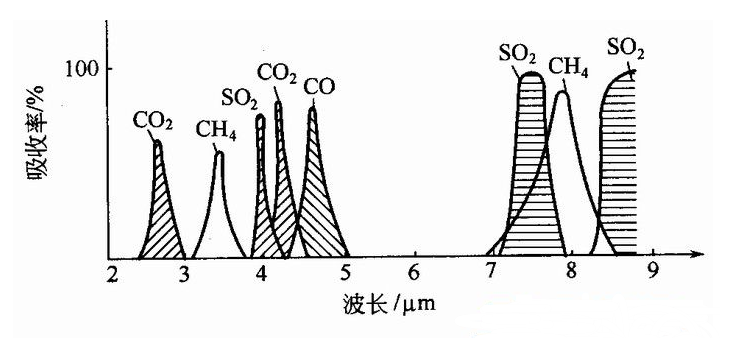

                                幾種氣體的吸收光譜

三、SICEX-100紅外線分析儀用途及應用范圍

　　SICEX-100型紅外線氣體分析器用于連續分析CO、CO2、SO2、CH4、NH3等一種氣體在多種氣體混合物中的含量。產品應用領域廣泛：

u 用于大氣及污染源排放等環保監測

u 用于石油、化工、電站等工業過程控制

u 用于農業、醫療衛生和科研等領域

u 實驗室各種燃燒試驗的氣體含量測定

u 用于公共場所的空氣監測

四、SICEX-100紅外線分析儀特點

u 標準機箱，能安裝在成套設備中，具有隔暴型防爆結構，能安全可靠的在石油精練、化工、天然氣以及其他存在易燃易爆的場合廣泛應用

u 大屏幕LCD顯示，全中文菜單操作，且有操作提示功能，操作簡單、高效

u 手動/自動零/終點校準

u 全數字化處理，更加準確穩定可靠

u 標準RS232數字通訊功能，可直接與電腦或DCS連接

u 輸出為同步、隔離的（0/2/4-20）mA及（0/0.5/1-5）V信號可選，默認為（4-20）mA和（1-5）V，電流輸出負載≤400Ω，電壓輸出負載≥250Ω

u 具有完全隔離的校準、故障、報警、的輸出信號

五、SICEX-100技術參數

◆ 測量范圍：

最大量程：0～100%；

最小量程：CO：0～30PPm   CO₂：0～20PPm等

◆ 精    度： ≤±1％F.S；

◆ 穩 定 性：零點漂移≤±1％F.S/7d；

      量程漂移≤±1％F.S/7d；

◆ 樣氣流量：500±10ml/ min；

◆ 響應時間：T90≤20秒（氣體直接通過氣室時)；

◆ 樣氣壓力：入口壓力≤0.4MPa；

◆ 氣室壓力： ≤20Kpa;

◆ 觸點容量：120VAC, 1A   24VDC, 1A；

◆ 輸出信號：4～20mA；

◆ 預熱時間：≤ 30min

◆ 工作環境：溫度：－5℃～＋45℃；

                 濕度：≤90%RH；

◆ 防爆等級：ExdⅡCT6；

◆ 工作電源：220VAC±10%，50Hz±5%；

◆ 重    量：約40kg；
